Платформы, зоны покрытия спутников

Платформы широкополосного доступа в Интернет Ка- диапазона

Мультисервисная платформа Gilat SkyEdge II-c для Ка и Ku диапазонов

Спутниковая платформа Hughes HN для Ku диапазона

Платформа iDirect для Ku диапазона и морских VSAT

Платформа Newtec Dialog для Ku диапазона

Платформы широкополосного доступа в Интернет Ка-диапазона

Платформы Hughes Jupiter и Gilat SE2 для Ka диапазона являются новейшей разработкой, и позволяют организовать широкополосный доступ в сеть Интернет со скоростью до 40/10 мбит/с, работают на спутниках Express АМ5 и Ямал 601 соответственно.

Мультисервисная платформа Ka диапазона Hughes Jupiter. Работает на ИСЗ Экспресс АМ5.

Подсистемы IP-обработки и Web-ускорителей используют технологии виртуальной обработки, которые позволяют получить высокую гибкость управления и простоту масштабирования:

• Подключение к спутниковому интернету на скорости до 40 Мб/сек в приеме и до 10 мбит/с в передаче;

• Меньшая стоимость трафика по сравнению с Ku диапазоном (примерно в 2-3 раза);
• Встроенные алгоритмы приоритезации различных видов трафика;
• Возможности мониторинга терминалов по SNMP;
• Быстрое развертывание и простота установки;
• Масштабируемость;
• Высококачественное кодирование различных стандартов шифрования данных;
• Отсутствует необходимость сдачи контрольных измерений при установке станции.

Мультисервисная платформа Gilat SkyEdge II-c для Ка и Ku диапазонов

Работает на ИСЗ Ямал 601 в Ka диапазоне, на Экспресс 103, Экспресс АМУ7 в Ku диапазоне.

Линейка оборудования для платформы Gilat включает роутеры и модемы нового поколения, которые оптимизированы для широкополосных IP-сервисов, включая многоядерный процессор, встроенные технологии ускорения, кэширования и шифрования для надежной и безопасной работы пользователей в сети.

Платформа Gilat SkyEdge II-c предлагает решения для полной автоматизации по активации услуг, а оборудование включает поддержку опции «сделай сам» для инсталляции и установки подключения терминалов в сеть оператора. В сравнении с платформой Jupiter обладает меньшими возможностями для мониторинга терминалов и сбора служебной информации, но отличается рядом весомых преимуществ, такие как организация каналов с гарантированной пропускной способностью (CIR) и назначение клиентских IP сетей.

С точки зрения стоимости трафика,  оборудование Ка диапазона выигрывает по сравнению с оборудованием Ку -диапазона примерно в 2 раза. Используемые антенны абонентских терминалов Ка диапазона размером 0,75- 1 метр дают большое преимущество в простоте установки и стоимости транспортировки. К недостаткам оборудования Ka диапазона можно отнести

• Неполное покрытие территории РФ (см. зоны покрытия).
• Невозможно организовать каналы связи с гарантированной пропускной способностью
• Невозможно организовать каналы L2

Спутниковая платформа Hughes HN для Ku диапазона представляет собой проверенное решение, предназначенное для создания широкополосных систем спутниковой связи

Данная платформа предлагает широкий спектр услуг и функциональных возможностей по созданию сетей и поддержке клиентских приложений.

Преимущества Hughes HN:

• Полное покрытие РФ - используемые спутники Express AM5, Yamal 401, Экспресс АМУ7, Экспресс 103, Экспресс 80;

• Система безопасности связи (встроенная) - все данные передаются в закодированном виде, предусмотрен условный доступ, шифрование и защита с помощью интегральной схемы (ASIC);
• Масштабируемость – расширение сети до сотни тысяч периферийных пунктов, работа одновременно через несколько стволов ретрансляции и спутников связи, гарантия нужного увеличения пропускной способности сети;
• Эффективные полосы обратных каналов для обеспечения более чем 89% использования емкости с гарантией высоких характеристик их надежности и пропускной способности, невысокая стоимость;
• Ускоритель передачи протокола TCP–РЕР - терминалы HughesNet используют ускоритель PEP, который включает спуфинг ТСР протокола в двух направлениях, поддержку сжатия данных и заголовков, уровни IP приоритетов, уменьшение количества посылаемых TCP квитанций, а также мультиплексирование сообщений;

• Функция маршрутизатора – поддержка функции маршрутизации для исключения необходимости установки внешнего маршрутизатора, выполнение функции сервера DHCP, DNS cache и DNS relay, поддержка RIP и некоторые функции NAT/PAT;
• Передача данных (доступ в интернет) ограничена скоростями до 10 мбит в приеме и до 1,5 мбит/с в передаче в зависимости от используемого ИСЗ. Это можно отнести к основным недостаткам данной платформы.

Интегрированная передача голосового трафика при помощи QoS, высокое качество и надежность телефонной связи, быстрая установка соединения (до 5 секунд).

Недостатки Hughes HN:

• Более высокая стоимость трафика по сравнению с Ка диапазоном (в 2-3 раза);
• Меньшие скорости передачи данных (в 3-4 раза);
• Необходимость прохождения контрольных измерений при установке;
• Большие габариты оборудования (антенны 1.2 -1.8 метра в зависимости от места установки).

• Невозможно организовать каналы связи с гарантированной пропускной способностью
• Невозможно организовать каналы L2

Платформа iDirect для Ku диапазона– это масштабируемое и гибкое решение для создания широкополосных VSAT-сетей спутниковой связи, обеспечивающее передачу IP-трафика для различных приложений (интернет, VoIP, видео) благодаря передовым технологиям (DVB-S2/S2X, MF-D-TDMA), встроенной QoS и надежным компонентам, включая модемы (Evolution, iQ Series) и центральные узлы (Hubs).

Это платформа операторского класса, позволяющая эффективно использовать спутниковые ресурсы и удовлетворять требованиям как корпоративных, так и государственных заказчиков, работая с разными типами спутников и диапазонами частот.

Ключевые особенности и компоненты:

• Технологии передачи: Использует DVB-S2/S2X (TDM) для прямого канала и MF-D-TDMA/SCPC для обратного, что обеспечивает высокую эффективность использования спутникового ресурса.
• Качество обслуживания (QoS): Интеллектуальная система управления трафиком, позволяющая приоритизировать приложения и соблюдать SLA (Соглашения об уровне обслуживания).
• Масштабируемость и гибкость: Позволяет строить сети от небольших до крупных, поддерживая различные топологии (звезда, mesh) и работая с HTS (спутниками высокой пропускной способности).
• Компоненты: Включает интеллектуальные концентраторы (Hubs), систему управления сетью (Pulse), спутниковые модемы (Evolution, iQ Series) и стандартное клиентское оборудование.
• Применение: Подходит для организации связи в отдаленных районах, на морских судах, для мобильных объектов, корпоративных сетей, банков, силовых структур.

Основные модификации:

• iDirect Velocity®: Операторская платформа для развертывания масштабных VSAT-сетей на HTS-спутниках.
• iDirect Evolution: Платформа с модемами, поддерживающими высокую пропускную способность и гибкие режимы работы.
• iDirect iQ Series: Модемы нового поколения (DVB-S2X) для масштабируемого широкополосного доступа.

Основные преимущества этой платформы – работа с морскими VSAT,  возможность организации каналов с гарантированной пропускной способностью на скоростях до 10/4 мбит/с в прямом/обратном каналах соответственно в типовой комплектации оборудования, возможность организации каналов L2 и нескольких типов сервиса на одном комплекте оборудования.

Платформа Newtec Dialog для Ku диапазона

На сегодняшний день самая последняя разработка, используемая в сети Satelcom.space. Разработанная сингапурской компанией ST Engineering мультисервисная платформа VSAT, которая позволяет операторам спутниковой связи предлагать различные услуги на одной платформе, сочетая в себе передовые технологии доступа к космическому ресурсу в прямом и обратном каналах.

В системе Newtec Dialog канал от центральной станции к терминалу (прямой канал) построен с применением современного стандарта DVB-S2X. В этом стандарте используются сигнально-модовые конструкции до 64APSK и LDPC кодирование, которые позволяют получить спектральную эффективность прямого канала до 4.595 Бит/Гц. Кроме этого работает механизм адаптивной модуляции ACM (Adaptive Coding Modulation), что дает дополнительную скорость в канале в условиях хорошей погоды и уменьшает перерывы связи, вызванные сложными погодными условиями.

Обратный канал Newtec Dialog может быть реализован с помощью нескольких технологий: SCPC (Single Carrier Per Channel), MF-TDMA (Multi Frequency Time Division Multiple Access) и Mx-DMA MRC (Multi Resolution Coding).

• Использование SCPC в обратном канале аналогично построению канала на выделенной несущей, включая все преимущества данной технологии.
• Режим обратного канала MF-TDMA аналогичен по своей эффективности режиму MF-D-ATDMA (Multi Frequency Deterministic Adaptive Time Division Multiple Access) на платформе iDirect.
• Режим Mx-DMA MRC, который используется в сети Satelcom.space на данной платформе, обладает лучшими качествами двух вышеуказанных режимов, сочетая в себе минимальную задержку, выделенный частотный ресурс в каждый момент времени, а также возможность перераспределения частотного ресурса между станциями в зависимости от их потребностей. В данном режиме скорости на станцию не ограничиваются построением сети оператора, как в iDirect (фиксированный набор скоростей обратных несущих), и зависят только от состава радиооборудования терминала.

Интеграция технологии DVB-S2 совместно с Mx-DMA MRC на платформе Newtec Dialog позволяет более эффективно утилизировать обратные каналы, благодаря чему стоимость каналов связи с применением данного режима наиболее оптимальна по сравнению с iDirect**.

Основные преимущества этой платформы

• Более низкая стоимость по сравнению с другими платформами Ku диапазона,
• Возможность организации каналов с гарантированной пропускной способностью на скоростях до 10/6 мбит/с в прямом/обратном каналах соотвественно в типовой комплектации оборудования, возможность организации каналов L2 и нескольких типов сервиса на одном комплекте оборудования.

Сравнительная таблица пользовательских характеристик  различных платформ VSAT:

Ka диапазон - зоны покрытия спутниковой связи

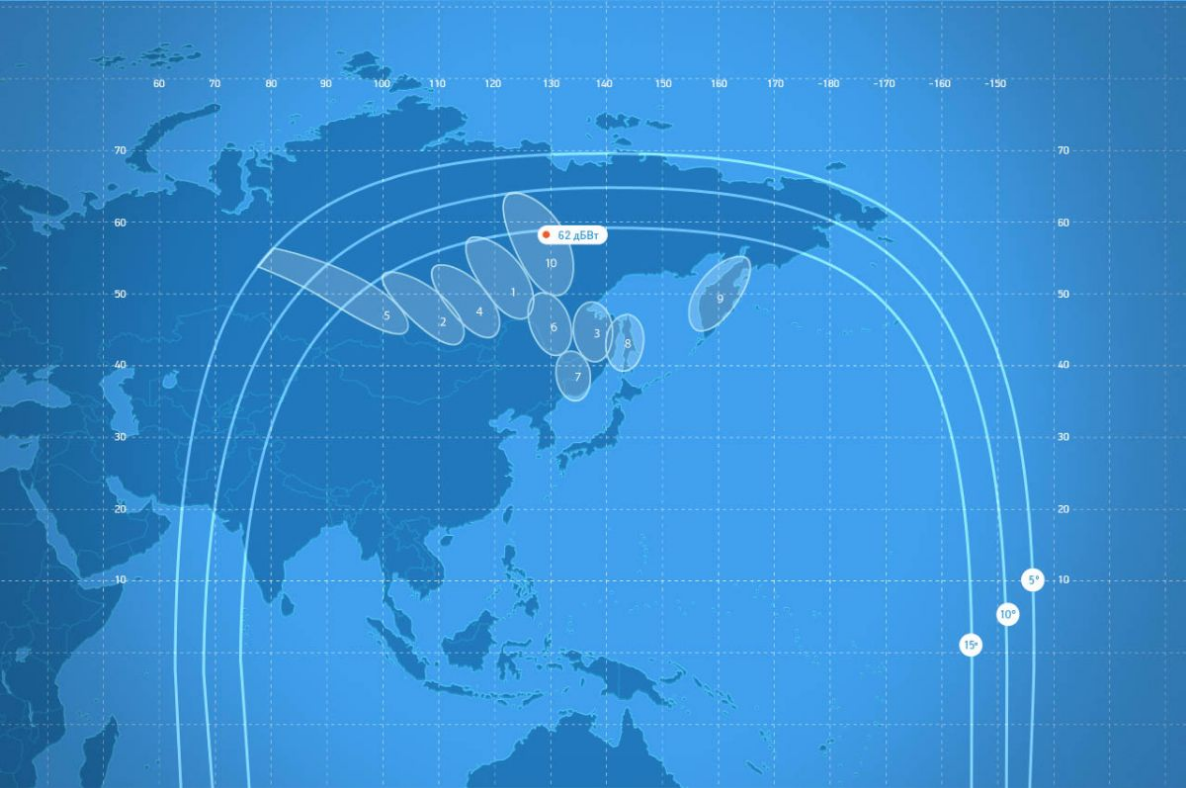

Спутник ЭКСПРЕСС-AM5 (140 в.д.)

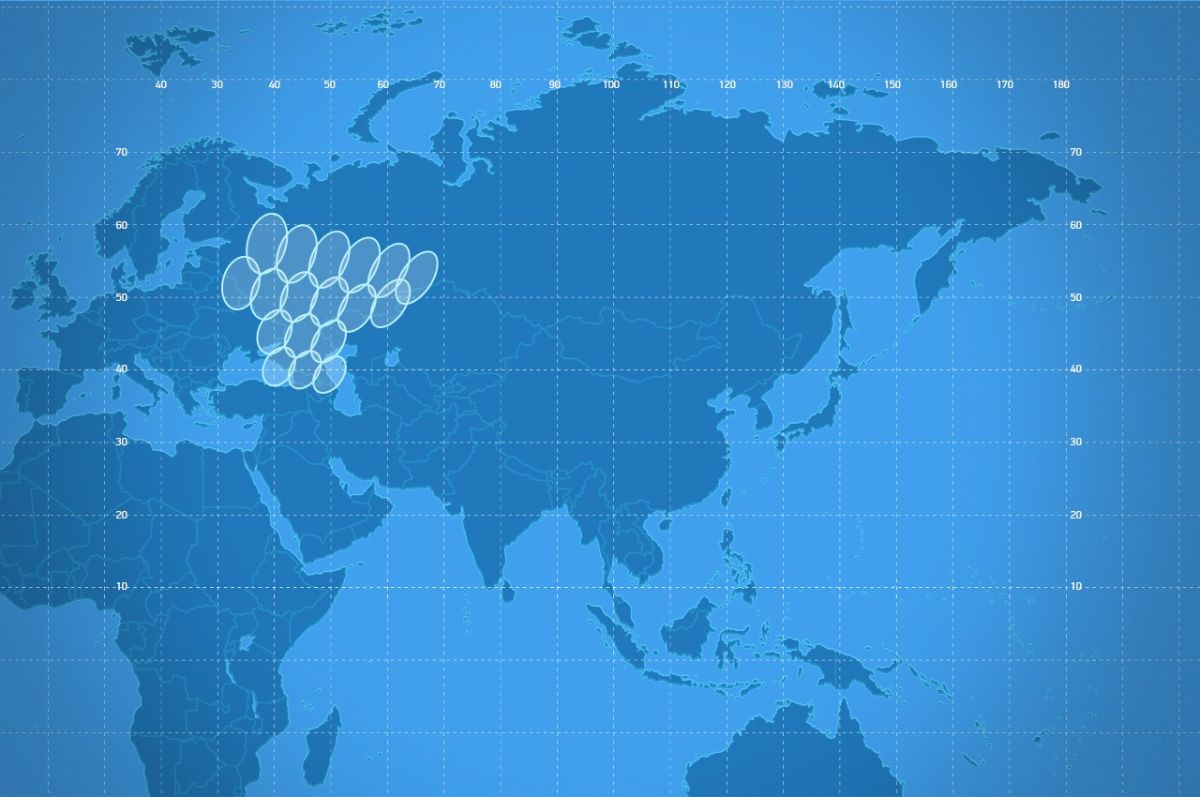

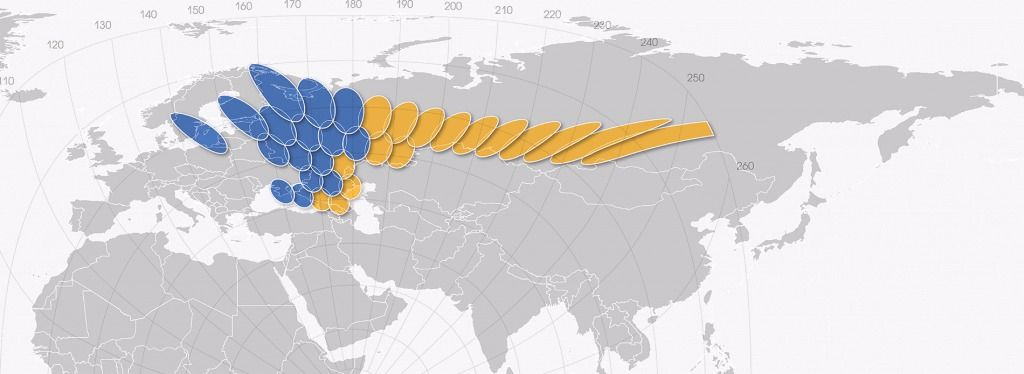

Спутник ЯМАЛ-601 (49 в.д.)

Ku диапазон - зоны покрытия спутниковой связи

Экспресс -103 ( 96.5 в.д.)

Спутник ЭКСПРЕСС-AM5 (140 в.д.)

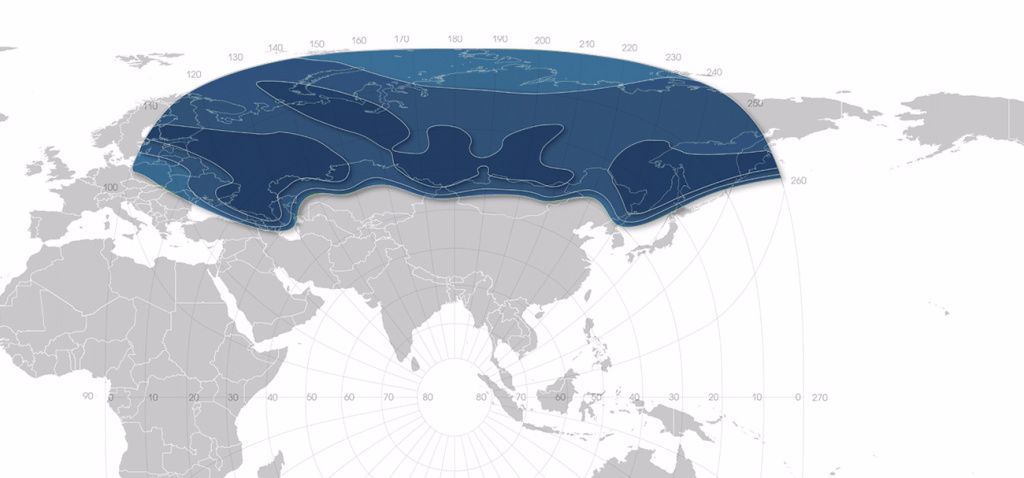

Спутник ЯМАЛ-401 (90 в.д.)

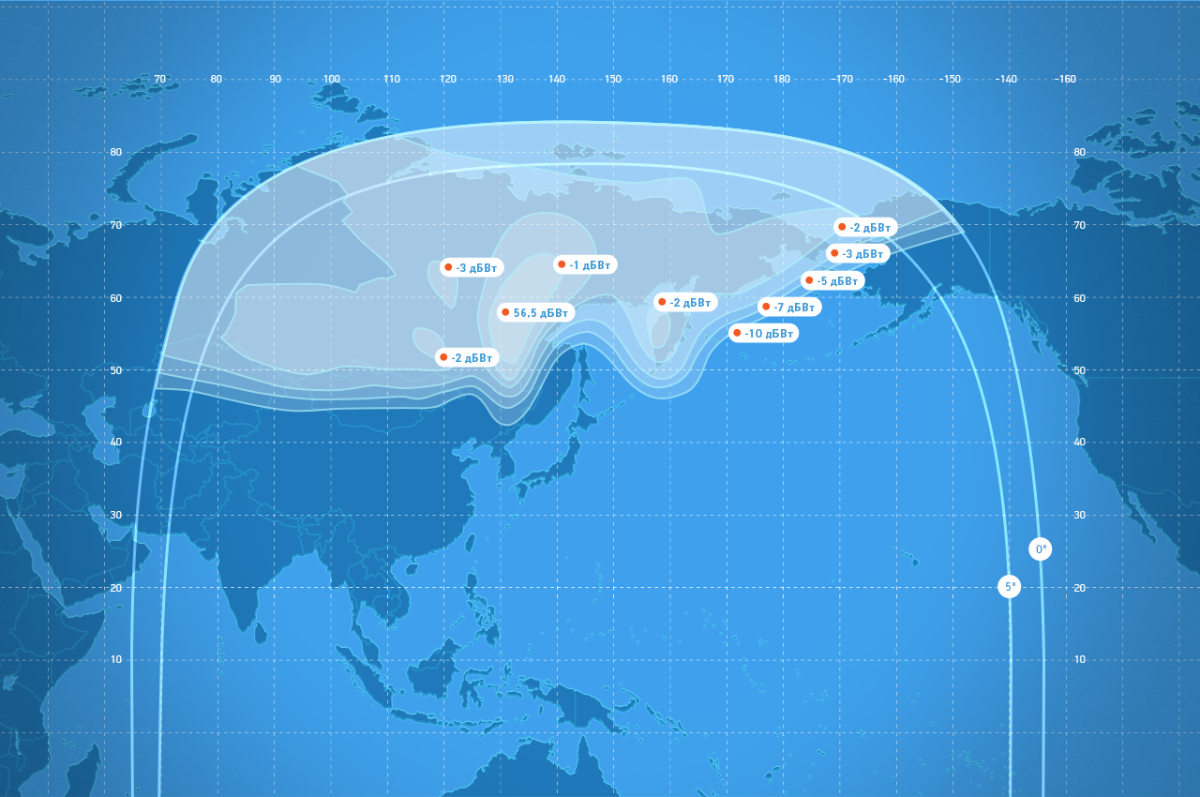

Спутник ЭКПРЕСС-АМУ7 (145 в.д.)

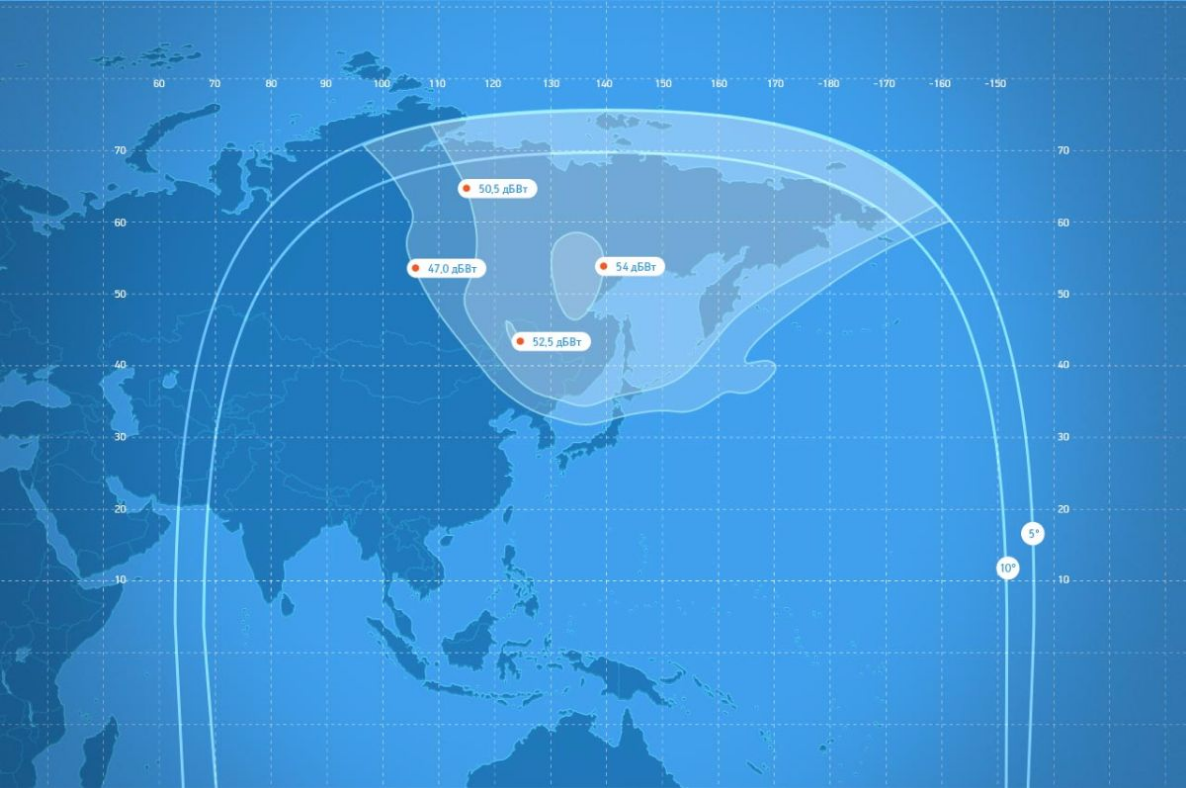

Спутник ЯМАЛ-300К (183 в.д.)

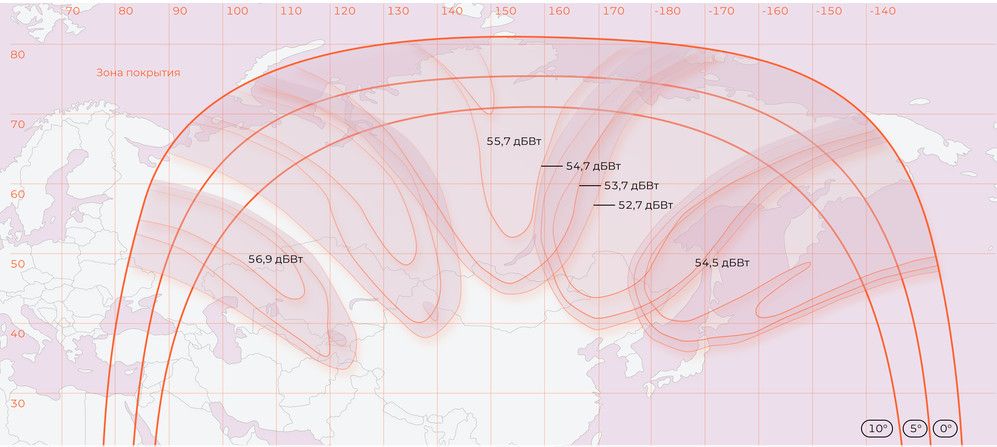

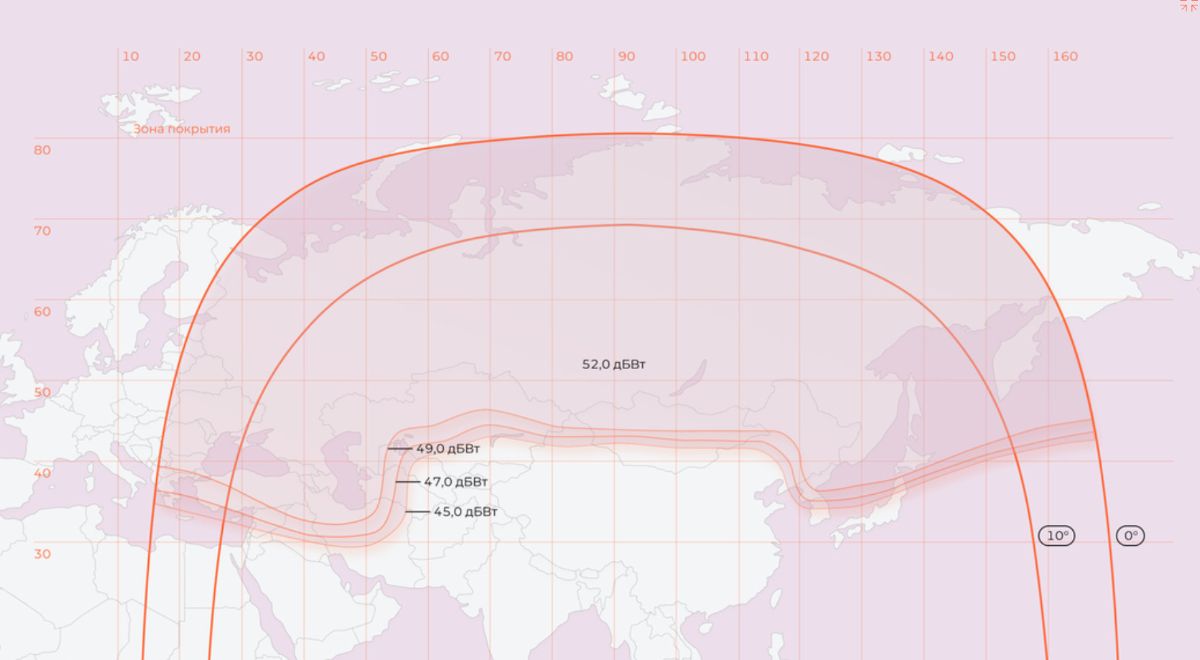

Спутник Экспресс АМУ3 (103 в.д.)
